SCAN DAN REPAIR HARDDISK MENGGUNAKAN HIREN’S

1.Jika menggunakan hiren’s CD , atur first boot melalui CD , pilih DOS Boot CD > harddisk tool

2. Atur first bot melalui flashdisk dan lokasi harddisk tools

3. Pada harddisk tools tekan enter , maka muncul sub-menu lalu pilih HDD Regenerator 1.71

4. Muncul beberapa konfirmasi : Untuk mouse driver pilih “standart” , pada driver pilih “auto” , untuk keyboard layout pilih “US / United States.

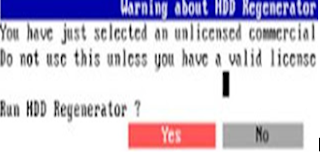

5.Pada pilihan konfirmasi yang muncul pilih “yes”

6.Akan muncul list harddisk , karena hanya satu harddisk maka lanjutkan dengan tekan sembarang tombol untuk ke langkah selanjutnya.

7. Setelah itu muncul tampilan untuk memilih langkah berikutnya , karena akan merepair pilih opsi 1:Scan and Repair.

8. Muncul tampilan pemilihan sector pertama yang akan discan , dan isi dengan 0 (nol) agar semua sector bisa diproses (dari awal hingga akhir).

9. Tekan enter maka proses scan and repair akan berjalan.

10.Pada layar , bisa dilihat data hasil akhir dari proses scan and repair tadi , mengenai informasi waktu yang diperlukan dan proses yang telah berjalan , jumlah bad sector yang ditemukan , dan jumlah sector rusak yang direcovery .

11. Setelah proses sudah selesai , silahkan restart computer dan selanjutnya bisa dilakukan langkah lanjutan pada harddisk , misal bisa mulai membuat partisi baru , membuang lokasi bad sector dan lainnya.

LANGKAH-LANGKAH MENGINSTALL OFFICE 2007

1. Buka folder file instalasi office 2007

2. Setelah itu , klik "Instal Now"

3.Lalu masukkan CD Key-nya dan pilih continue

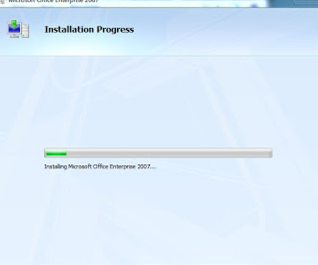

4. Tunggu proses instalasi sampai selesai

5. Jika sudah selesai , pilih close maka proses instalasi selesai

HAMBATAN (RESISTOR)

Hambatan adalah komponen elektronika yang selalu digunakan dalam setiap rangkaian elektronika karena dia berfungsi sebagai pengatur arus listrik. Hambatan disingkat dengan huruf "R" (huruf R besar). Satuan Hambatan adalah Ohm, yang menemukan adalah George Simon Ohm (1787-1854), seorang ahli fisika bangsa Jerman. Hambatan listrik dapat didistribusikan sesuai dengan kebutuhan. Tentunya anda bertanya-tanya, apa itu Hambatan ?, seperti apa bentuknya ?, bagaimna cara kerjanya ?, untuk lebih jelasnya perhatikan uraian dibawah ini.

Lihat gambar dibawah nah itu adalah salah satu bentuk dari Hambatan, apa ada yang lain.?, masih banyak bentuk dan jenis dari Hambatan, coba saja anda buka salah satu alat elektronika yang sudah rusak dan tidak terpakai, misalnya charger Handphone anda atau radio saku anda. disitu anda akan lihat banyak sekali Hambatan bertebaran. dari yang berbentuk bulat , persegi empat, seperti tapal kuda, atau tombol pengatur suara yang ada di radio tape, itu juga Hambatan. bahkan ada yang berbentuk seperti beras.

Berbagai macam bentuk hambatan

Perhatikan gambar disamping, sebuah Hambatan mempunyai jumlah cincin sebanyak 5 diantaranya yaitu cincin pertama, cincin kedua, cincin ketiga (multiflier), cincin keempat (toleransi), dan cincin kelima (kualitas). Nah sekarang mari kita mencoba membaca nilai suatu Hambatan. Pada gambar 5 kita dapatkan bahwa Hambatan tersebut berwarna biru, merah, merah, emas dan merah.

Menghitung Nilai Hambatan

Warna pertama biru berarti angka 6, warna kedua warna merah, berarti angka 2, warna ketiga warna merah berarti multiflier, perkalian dengan 10 pangkat 2. kalau diterjemahkan 62 X 10 2 62 X 100 6200. Berarti 1200 Ohm. dengan nilai toleransi sebesar 10 %. Akurasi dari Hambatan tersebut berarti 6200 X ( 10 : 100 ) 6200 X ( 1 : 10 ) 620. Nilai sebenarnya dari Hambatan tersebut adalah maximum 6200 + 620 = 6820 Ohm, sedangkan nilai minimumnya adalah 6200 - 620 = 5580 Ohm. Karakteristik dari bahan baku Hambatan tidak sama, walaupun pabrik sudah mengusahakan agar dapat menjadi standart tetapi apa daya prosesnya menjadi tidak standart. Untuk itulah pabrik menyantumkan nilai toleransi dari sebuah Hambatan agar para designer dapat memperkirakan seberapa besar faktor x yang harus mereka fikirkan agar menghasilkan yang mereka kehendaki

Nilai warna pada hambatan

Daya /Power Listrik (W)

Hal lain yang penting setelah besar tahanan (hambatan) adalah besar daya resistor. Daya resistor merupakan kekuatan yang dimiliki oleh resistor dalam menerima kuat arus listrik. Daya listrik didefinisikan sebagai laju hantaran energi listrik dalam rangkaian listrik. Satuan SI daya listrik adalah watt. Perumusan matematis daya listrik Daya listrik, seperti daya mekanik, dilambangkan oleh huruf P dalam persamaan listrik. Pada rangkaian arus DC, daya listrik sesaat dihitung menggunakan Hukum Joule, sesuai nama fisikawan Britania James Joule, yang pertama kali menunjukkan bahwa energi listrik dapat berubah menjadi energi mekanik, dan sebaliknya.

P = V.I

Keterangan :

P adalah daya (watt atau W)I adalah arus (ampere atau A)V adalah perbedaan potensial (volt atau V)

Sebagai contoh:
15A.2V = 30W

Hukum Joule dapat digabungkan dengan hukum Ohm untuk menghasilkan dua persamaan tambahan

atau

Keterangan :R adalah hambatan listrik (Ohm atau Ω).

LISTRIK

* Hukum Ohm

Ahli fisika berkebangasaan Jerman yang bernama George Simon Ohm, telah berhasil menemukan hubungan antara besar beda potensial dengan besarnya kuat arus yang mengalir. Pernyataan Ohm yang dikenal dengan nama hokum Ohm berbunyi,

" Kuat arus yang mengalir dalam suatu penghantar sebanding dengan beda potensial antara ujung-ujung penghantar itu jika suhu penghantar tetap "

Dari pernyataan Ohm diatas dapat dirumuskan bahwa

Keterangan :

V = Beda Potensial (volt)

I = Kuat arus (ampere)

R = Hambatan (Ohm)

* Hukum Kirchhoff

Pada rangkaian listrik kita dapat menggabungkan beberapa rangkaian sederhana yang disebut dengan rangkaian majemuk. Rangkaian majemuk mengikuti hukum Kirchhof diantaranya yaitu:

1. Hukum Kirchoff I

” Jumlah arus yang menuju (masuk) titik percabangan sama dengan arus yang meninggalkan (keluar) dari titik percabangan ” sehingga dapat dirumuskan sebagai berikut,

Gambar Aliran Arus

 Kamu bisa lihat bahwa arus yang berwarna Hijau, aliran arusnya menuju (masuk) titik percabangan dan arus berwarna biru meninggalkan (keluar) dari titik percabangan. Maka dapat kita hitung bahwa

∑iMasuk = ∑ ikeluar

I1 + I2 + I3 = I4 + I5

2. Hukum Kirchoff II

” Dalam sebuah rangkaian tertutup jumlah gaya gerak listrik (E) sama dengan jumlah penurunan potensial (i.R)”

sehingga dapat dirumuskan,
∑ E = ∑ i.R

ELEKTRONIKA

Gambar Peralatan Elektronik (Elektronik Device)

Elektronika merupakan ilmu yang mempelajari alat listrik arus lemah yang dioperasikan dengan cara mengontrol aliran elektron atau partikel bermuatan listrik dalam suatu alat seperti komputer, peralatan elektronik, termokopel, semikonduktor, dan lain sebagainya. Alat-alat yang menggunakan dasar kerja elektronika  disebut sebagai peralatan elektronik (electronic devices).

Elektronika mempunyai 2 komponen diantaranya yaitu :

1. Komponen Pasif

Komponen pasif merupakan komponen yang dapat bekerja tanpa sumber tegangan. Komponen pasif terdiri dari Hambatan atau tahanan, kapasitor atau kondensator, induktor atau kumparan dan transformator.

2. Komponen Aktif

Komponen aktif merupakan komponen yang tidak dapat bekerja tanpa adanya sumber tegangan. Komponen aktif terdiri dari dioda dan transistor.

Pada pembuatan rangkaian elektronika diperlukan peralatan (seperti Obeng, tang, bor dan sebagainya) dan juga papan sirkuit yang digunakan untuk tempat menempelnya komponen elektronika (seperti PCB, Wishboard, dan sebagainya).

IP ADDRESS

IP address digunakan sebagai alamat dalam hubungan antar host di
internet sehingga merupakan sebuah sistem komunikasi yang universal karena merupakan metode pengalamatan yang telah diterima di seluruh dunia. Dengan menentukan IP address berarti kita telah memberikan identitas yang universal bagi setiap interadce komputer. Jika suatu komputer memiliki lebih dari satu interface (misalkan menggunakan dua ethernet) maka kita harus memberi dua IP address untuk komputer tersebut masing-masing untuk setiap interfacenya.

Format Penulisan IP Address

IP address terdiri dari bilangan biner 32 bit yang dipisahkan oleh tanda titik setiap 8 bitnya. Tiap 8 bit ini disebut sebagai oktet. Bentuk IP address dapat dituliskan sebagai berikut :
xxxxxxxx.xxxxxxxx.xxxxxxxx.xxxxxxxx

Jadi IP address ini mempunyai range dari
00000000.00000000.00000000.00000000 sampai
11111111.11111111.11111111.11111111. Notasi IP address dengan bilangan biner seperti ini susah untuk digunakan, sehingga sering ditulis dalam 4 bilangan desimal yang masing-masing dipisahkan oleh 4 buah titik yang lebih dikenal dengan “notasi desimal bertitik”. Setiap bilangan desimal merupakan nilai dari
satu oktet IP address.

Contoh hubungan suatu IP address dalam format biner
dan desimal :

Gambar Format IP Address

Kabel Serat Optik (Fiber Optik)

Jenis kabel fiber optic merupakan kabel jaringan yang jarang digunakan pada instalasi jaringan tingkat menengah ke atas.Pada umumnya, kabel jenis ini digunakan pada instalasi jaringan yang besar dan pada perusahaan multinasional serta digunakan untuk antar lantai atau antar gedung.Kabel fiber optic merupakan media networking medium yang digunakan untuk transmisitransmisi modulasi.Fiber Optic harganya lebih mahal di bandingkan media lain.Fiber Optic mempunyai dua mode transmisi, yaitu single mode dan multi mode.Single mode menggunakan sinar laser sebagai media transmisi data sehingga mempunyai jangkauan yang lebih jauh. Sedangkan multimode menggunakan LED sebagai media transmisi.

Karakteristik kabel fiber optik :

1. Beroperasi pada kecepatan tinggi (gigabit per detik)
2. Mampu membawa paket-paket dengan kapasitas besar
3. Biaya rata-rata pernode cukup mahal
4. Media dan ukuran konektor kecil
5. Kebal terhadap interferensi elektromagnetik
6. Jarak transmisi yang lebih jauh ( 2 - 60 kilometer)

Kelebihan:

a) kemampuannya yang baik dalam mengantarkan data dengan kapasitas yang lebih besar dalam jarak transmisi yang cukup jauh
b) kecepatan transmisi yang tinggi hingga mencapai ukuran gigabits, serta tingkat kemungkinan hilangnya data yang sangat rendah.
c) tingkat keamanan fiber optic yang tinggi, aman dari pengaruh interferensi sinyal radio, motor, maupun kabelkabel yang berada di sekitarnya, membuat fiber optic lebih banyak digunakan dalam infrastruktur perbankan atau perusahaan yang membutuhkan jaringan dengan tingkat keamanan yang tinggi.
d) aman digunakan dalam lingkungan yang mudah terbakar dan panas.
e) fiber optic juga jauh lebih kecil dibandingkan dengan kabel tembaga, sehingga lebih menghemat tempat dalam ruangan network data center dimana pun.

Kekurangan:

a) harganya yang cukup mahal jika dibandingkan dengan teknologi kabel tembaga. Hal ini dikarenakan fiber optic dapat mengantarkan data dengan kapasitas yang lebih besar dan jarak transmisi yang lebih jauh
b) Kekurangan lainnya adalah cukup besarnya investasi yang diperlukan untuk pengadaan sumber daya manusia yang andal, karena tingkat kesulitan implementasi dan deployment fiber optic yang cukup tinggi.

WIRELESS

Jaringan Wireless atau jaringan Wifi memungkinkan kita melakukan komunikasi tanpa melalui kabel jaringan.Akan tetapi piranti jaringan pada Jaringan ini masih perlu berkomunikasi dengan piranti lainnya yang ada pada jaringan kabel LAN. Jaringan wifi menawarkan banyak keuntungan yang tampak (yaitu tanpa kabel) dan juga beberapa hal lain yang mungkin tidak pernah kita

pertimbangkan. Yang paling nyata adalah sifat praktisnya – mudah dibawa-bawa.

Dalam wireless sendiripun tentunya memiliki kelebihan serta kekurangan.
Adapun kelebihan serta kekurangannya adalah sebagai berikut :

Kelebihan:

a) Dapat dipergunakan untuk komunikasi data dengan jarak yang jauh sekali.Tergantung LOS (Line of Sight) dan kemampuan perangkat wireless dalam memancarkan gelombang.
b) Sangat baik digunakan pada gedung yang sangat sulit menginstall kabel.

Kekurangan:

a) Sulit diperoleh karena spectrum frekuensi terbatas
b) Biaya instalasi, operasional dan pemeliharaan sangat mahal
Keamanan data kurang terjamin
c) Pengaruh gangguan (derau) cukup besar
Transfer data lebih lambat dibandingkan dengan penggunaan kabel

Kabel Coaxial

Kabel coaxial terdiri atas dua kabel yang diselubungi oleh dua tingkat isolasi.Tingkat isolasi pertama adalah yang paling dekat dengan kawat konduktor tembaga.Tingkat pertama ini dilindungi oleh serabut konduktor yang menutup bagian atasnya yang melindungi dari pengaruh elektromagnetik. Sedangkan
bagian inti yang digunakan untuk transfer data adalah bagian tengahnya yang selanjutnya ditutup atau dilindungi dengan plastik sebagai pelindung akhir untuk menghindari dari goresan kabel. Beberapa jenis kabel coaxial lebih besar dari pada yang lain. Makin besar kabel, makin besar kapasitas datanya, lebih jauh jarak jangkauannya dan tidak begitu sensitif terhadap interferensi listrik.
Ada 4 jenis kabel coaxial, yaitu :

1. Thinnet atau RG-58 (10Base2)

2. Thicknet atau RG-8 (10Base5).

3.RG-59

4. RG-6

Karakteristik kabel coaxial :

1. Kecepatan dan keluaran 10 - 100 MBps
2. Biaya Rata-rata per node murah
3. Media dan ukuran konektor medium
4. Panjang kabel maksimal yang di izinkan yaitu 500 meter (medium)

Berikut ini adalah kelebihan serta kekurangan dari penggunaan kabel koaksial :

Kelebihan :

a. Murah
b. Jarak jangkauannya cukup jauh.
c. Dapat digunakan untuk menyalurkan informasi sampai dengan 900 kanal telepon
d. Karena menggunakan penutup isolasi maka kecil kemungkinan terjadi interferensi dengan system lain.

Kekurangan:

a. susah pada saat instalasi
b. mempunyai redaman yang relative besar, sehingga untuk hubungan jauh harus dipasang repeater-repeater
c. jika kabel dipasang di atas tanah, rawan terhadap gangguan-gangguan fisik yang dapat berakibat putusnya hubungan.

Jaringan yang menggunakan kabel coaxial merupakan jaringan dengan biaya rendah, tetapi jangkauannya sangat terbatas dan keandalannya juga sangat terbatas.Kabel coaxial pada umumnya digunakan pada topologi bus dan ring.
Kabel lan coaxial digunakan pada Ethernet 10Base2 dan 10Base5
beberapa tahun yang lalu. 1 0Base5 mengacu pada thicknet sementara 10Base2 mengacu pada thinnet sebab 10Base5 dulu menggunakan kabel lan coaxial yang lebih tebal.

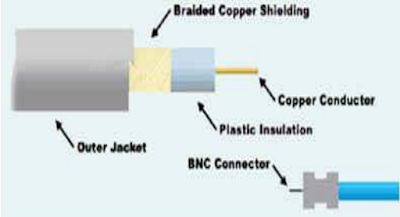

 Gambar Coaxial Cable

Awalnya Ethernet mendasakan jaringannya pada Kabel lan coaxial yang mana bisa membentang sampai 500 meter dalam satu segmen. Kabel lan coaxial ini mahal, dan maksimum hanya sampai kecepatan 10Mbps saja. Kabel lan coaxial ini sekarang sudah tidak popular.

Kabel Shielded Twisted Pair (STP)

Secara fisik kabel shielded sama dengan unshielded tetapi perbedaannya sangat besar dimulai dari kontruksi kabel shielded mempunyai selubung tembaga atau alumunium foil yang khusus dirancang untuk mengurangi gangguan elektrik.
Kekurangan kabel STP lainnya adalah tidak samanya standar antar perusahaan yang memproduksi dan lebih mahal dan lebih tebal sehingga lebih susah dalam penanganan fisiknya.
Kabel ini terdiri dari 4 pasang kabel yang dipilin (twisted pair), instalasinya mudah, harganya relatif murah dan cukup handal.Kelebihan dan kekurangan dari kabel STP (Shielded Twisted Pair) antara lain :

Kelebihan :

a. lebih tahan terhadap interferensi gelombang elektromagnetik baik dari dari dalam maupun dari luar
b. memiliki perlindungan dan antisipasi tekukan kabel

Kekurangan :

a. mahal
b. attenuasi meningkat pada frekuensi tinggi
c. pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi timbulnya “crosstalk” dan sinyal “noise”
d. susah pada saat instalasi (terutama masalah grounding)
e. jarak jangkauannya hanya 100m

Kabel Unshielded Twisted Pair (UTP)

Kabel Unshielded Twisted Pair (UTP) merupakan sepasang kabel yang ditwist/dililit satu sama lain dengan tujuan untuk mengurangi interferensi listrik yang dapat terdiri dari dua, empat atau lebih pasangan kabel (umumnya yang dipakai dalam jaringan komputer terdiri dari 4 pasang kabel / 8kabel). UTP dapat mempunyai transfer rate 10 Mbps sampai dengan100 Mbps tetapi mempunyai
jarak yang pendek yaitu maximum 100m.

Terdapat 5 kategori kabel UTP :

1. Category (CAT) 1
Digunakan untuk telekomunikasi telepon dan tidak sesuai untuk transmisi data.
2. Category (CAT) 2
Jenis UTP ini dapat melakukan transmisi data sampai kecepatan 4 Mbps.
3. Category (CAT) 3
Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 10 Mbps.
4. Category (CAT) 4
Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 16 Mbps.
5. Category (CAT) 5
Merupakan jenis yang paling popular dipakai dalam jaringan komputer di dunia pada saat ini. Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 100 Mbps.

Standard UTP :

1. Kabel lan UTP Cat 1, dipakai untuk jaringan telpon.
2. Kabel lan UTP Cat 2, kecepatan maksimum 4 Mbps, aslinya dimaksudkan untuk mendukung Token Ring lewat UTP.
3. Kabel lan Cat 3, dengan kecepatan maksimum 10 Mbps. Kabel lan ini bisa dipakai untuk jarigan telpon dan merupakan pilihan kabel lan UTP masa silam.
4. Kabel lan UTP Cat 4, kecepatan maksimum adalah 16 Mbps, umum dipakai jaringan versi cepat Token Ring.
5. Kabel lan Cat 5, kecepatan maksimum 1 Gigabps, sangat popular untuk kabel lan desktop.
6. Kabel lan UTP Cat 5e, dengan kecepatan maksimum 1 Gigabps, tingkat emisi lebih rendah, lebih mahal dari Cat 5 akan tetapi lebih bagus untuk jaringan Gigabit.
7. Kabel lan UTP Cat 6, kecepatan maksimum adalah 1 Gigabps+,
dimaksudkan sebagai pengganti Cat 5e dengan kemampuan mendukung kecepatan-2 multigigabit.

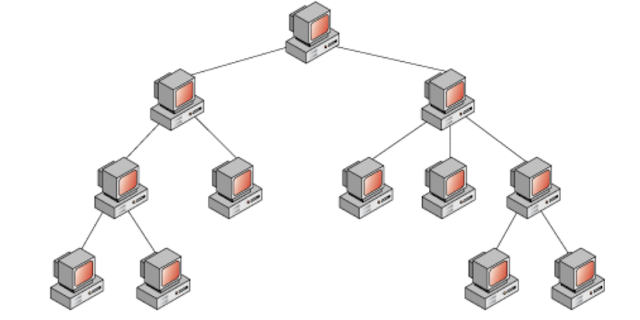

Topologi Hierarchy

Topologi hierarchy atau tree ini mempunyai susunan jaringan yang bisa dibilang hampir mirip dengan pohon yang bercabang.Topologi ini juga sebenarnya “versi luas” topologi star.Pada topologi ini setiap node memiliki tingkat masing-masing.Node yang memiliki tingkat tinggi diletakkan di atas sedangkan untuk yang memiliki tingkat rendah diletakkan di bawah.Dalam topologi ini sebuah node bisa mempunyai cabang layaknya pohon yang memiliki cabang yang mempunyai cabang lagi.
Data yang dikirim oleh node tertentu harus melewati node pusat (node pusat cabang) untuk sampai pada tujuan. Jadi pada suatu kesempatan, jika node pusat tersebut rusak, maka node tertentu akan kesulitan untuk mengirim data ke node yang letaknya lebih jauh.

Kelebihan

1. Topologi ini mudah dimanajemen karena adanya pusat node dalam tingkatan masing – masing.
2. Dapat menjangkau jarak yang jauh dengan adanya sifat repeater yang dimiliki
hub.

Kekurangan

1. Jika ada node yang rusak, maka node yang berada di bawahnya akan susah untuk mengirim node yang jauh atau tetangganya.
2. Harus memikirkan secara matang dalam mendesainnya. Karena kabel yang dibutuhkan banyak untuk membuat topologi ini.
3. Sering terjadinya collision.

TOPOLOGI EXTENTED STAR

Merupakan topologi yang sama dengan topologi star. Tetapi dalam extended star, memiliki satu atau lebih repeater dalam satu node pusat dan jangkauannya lebih panjang dibandingkan topologi star.
Topologi Extended Star merupakan perkembangan lanjutan dari topologi star dimana karakteristiknya tidak jauh berbeda dengan topologi star yaitu :
1. Setiap node berkomunikasi langsung dengan sub node, sedangkan sub node berkomunikasi dengan central node. traffic data mengalir dari node ke sub node lalu diteruskan ke central node dan kembali lagi.
2. Digunakan pada jaringan yang besar dan membutuhkan penghubung yang banyak atau melebihi dari kapasitas maksimal penghubung.

TOPOLOGI MESH

Komponen Pembentuk Utama Topologi Jaringan Mesh

Komponen utama yang biasanya dipakai dalam topologi jaringan mesh ini adalah Digital Cross Connect (DXC) dengan satu atau lebih dari dua sinyal aggregate, dan tingkat cross connect (koneksi persilangan) yang bermacam pada level sinyal SDH.
Topologi jaringan mesh ini menerapkan hubungan antar sentral secara penuh.Banyaknya saluran ini harus disiapkan guna membentuk suatu jaringan topologi mesh yaitu jumlah sentral dikurangi 1 (n-1, dengan n adalah jumlah sentral). Tingkat kesulitan yang terdapat pada topologi jaringan mesh ini sebanding
dengan meningkatnya jumlah sentral yang terpasang. Jadi dapat kita ketahui bahwa disamping kurang ekonomis juga relatif mahal dalam pengoperasiannya.

Ciri-ciri dari topologi jaringan MESH

1. Konsep Internet
2. Tidak ada client server, semuanya bisa bertindak sebagai client dan server
3. Peer to peer
4. Bentuk mesh yang paling sederhana adalah array dua dimensi tempat masing-masing simpul saling terhubung dengan keempat tetangganya.
5.Diameter komunikasi sebuah mesh yang sederhana adalah 2 (n-1)
6. Koneksi wraparraound pada bagian-bagian ujung akan mengurangi ukuran
diameter menjadi 2 ( n/s ).
7. Topologi Mesh ini cocok untuk hal-hal yang berkaitan dengan algoritma yang berorientasi matriks.

Karakteristik Topologi MESH

• Topologi mesh memiliki hubungan yang berlebihan antara peralatan‐peralatan yang ada.
• Susunannya pada setiap peralatan yang ada didalam jaringan saling terhubung
satu sama lain.
• jika jumlah peralatan yang terhubung sangat banyak, tentunya ini akan sangat sulit sekali untuk dikendalikan dibandingkan hanya sedikit peralatan saja yang
terhubung.

Keuntungan Topologi MESH

• Keuntungan utama dari penggunaan topologi mesh adalah fault tolerance.

• Terjaminnya kapasitas channel komunikasi, karena memiliki hubungan yang berlebih.
• Relatif lebih mudah untuk dilakukan troubleshoot.

Kerugian Topologi MESH

• Sulitnya pada saat melakukan instalasi dan melakukan konfigurasi ulang saat jumlah komputer dan peralatan‐peralatan yang terhubung semakin meningkat jumlahnya.
• Biaya yang besar untuk memelihara hubungan yang berlebih.

TOPOLOGI RING

Topologi Ring hanya menghubungkan secara langsung dua perangkat dalam jaringan (lihat gambar).
Seperti terlihat pada gambar, dengan bentuk topologi yang menyerupai cincin (ring) ini maka sinyal data akan bergerak searah dari satu perangkat ke perangkat lainnya sampai pada akhirnya berhenti di perangkat tujuan. Dengan kata lain, untuk mencapai perangkat D maka sinyal yang dikirimkan dari perangkat A harus melalui perangkat B dan C.
Permasalahannya adalah sinyal akan semakin melemah apabila jarak yang harus ditempuh untuk mencapai tujuan semakin jauh. Karenanya untuk mengatasi lemahnya sinyal data karena kemungkinan menempuh jarak di luar batasan yang dibolehkan, maka setiap perangkat pada topologi ini dilengkapi dengan sebuah repeater. Dengan adanya Repeater, maka sinyal data yang
melalui sebuah perangkat akan langsung diperkuat kembali sehingga dapat 'berjalan' terus ke perangkat lainnya, demikian seterusnya sampai pada akhirnya sinyal data tersebut tiba di perangkat tujuan.

Karaktristik Topologi RING

• Node‐node dihubungkan secara serial di sepanjang kabel, dengan bentukjaringan seperti lingkaran.

• Sangat sederhana dalam layout seperti jenis topologi bus.
• Paket‐paket data dapat mengalir dalam satu arah (kekiri atau kekanan) sehingga collision dapat dihindarkan.
• Problem yang dihadapi sama dengan topologi bus, yaitu: jika salah satu node rusak maka seluruh node tidak bisa berkomunikasi dalam jaringan tersebut.
• Tipe kabel yang digunakan biasanya kabel UTP atau Patch Cable (IBM tipe 6).

Keuntungan Topologi RING

• Data mengalir dalam satu arah sehingga terjadinya collision dapat dihindarkan.
• Aliran data mengalir lebih cepat karena dapat melayani data dari kiri atau kanan dari server.
• Dapat melayani aliran lalulintas data yang padat, karena data dapat bergerak kekiri atau kekanan.
• Waktu untuk mengakses data lebih optimal.

Kerugian Topologi RING

• Apabila ada satu komputer dalam ring yang gagal berfungsi, maka akan mempengaruhi keseluruhan jaringan.
• Menambah atau mengurangi computer akan mengacaukan jaringan.
• Sulit untuk melakukan konfigurasi ulang.

TOPOLOGI STAR

Pada topologi star tidak langsung terhubung satu sama lain, tetapi melalui perangkat pusat pengendali (central controller) yang biasa disebut dengan HUB.
Pada topologi star, HUB berfungsi layaknya seperti pengatur lalu lintas.Jika satu komputer ingin mengirimkan data ke komputer lainnya maka data tersebut dikirimkan ke HUB terlebih dahulu, yang kemudian meneruskannya ke komputer tujuan (lihat gambar). Dengan bentuk hubungan seperti itu, kabel yang diperlukan hanyalah sebanyak komputer dalam jaringan dan port I/O juga cukup hanya satu di setiap komputer.Sehingga banyaknya kabel link dan port I/O menjadi lebih sedikit yang berarti bahwa biaya yang dibutuhkan menjadi tidak semahal seperti pada
topologi mesh.

Karakteristik Topologi STAR

• Setiap node berkomunikasi langsung dengan konsentrator (HUB)
• Bila setiap paket data yang masuk ke consentrator (HUB) kemudian di broadcast keseluruh node yang terhubung sangat banyak (misalnya memakai hub 32 port), maka kinerja jaringan akan semakin turun.
• Sangat mudah dikembangkan
• Jika salah satu ethernet card rusak, atau salah satu kabel pada terminal putus, maka keseluruhhan jaringan masih tetap bisa berkomunikasi atau tidak terjadi down pada jaringan keseluruhan tersebut.
• Tipe kabel yang digunakan biasanya jenis UTP.

Keuntungan Topologi STAR

• Cukup mudah untuk mengubah dan menambah komputer ke dalam jaringan yang menggunakan topologi star tanpa mengganggu aktvitas jaringan yang sedang berlangsung.
• Apabila satu komputer yang mengalami kerusakan dalam jaringan maka computer tersebut tidak akan membuat mati seluruh jaringan star.
• Kita dapat menggunakan beberapa tipe kabel di dalam jaringan yang sama dengan hub yang dapat mengakomodasi tipe kabel yang berbeda.

Kerugian Topologi STAR

• Memiliki satu titik kesalahan, terletak pada hub. Jika hub pusat mengalami kegagalan, maka seluruh jaringan akan gagal untuk beroperasi.
• Membutuhkan lebih banyak kabel karena semua kabel jaringan harus ditarik ke satu central point, jadi lebih banyak membutuhkan lebih banyak kabel daripada
topologi jaringan yang lain.
• Jumlah terminal terbatas, tergantung dari port yang ada pada hub.
• Lalu lintas data yang padat dapat menyebabkan jaringan bekerja lebih lambat.
